高炉出铁厂铁沟浇注料
[ 时间：2023-09-27 16:52:59 ]
详细信息
理化指标

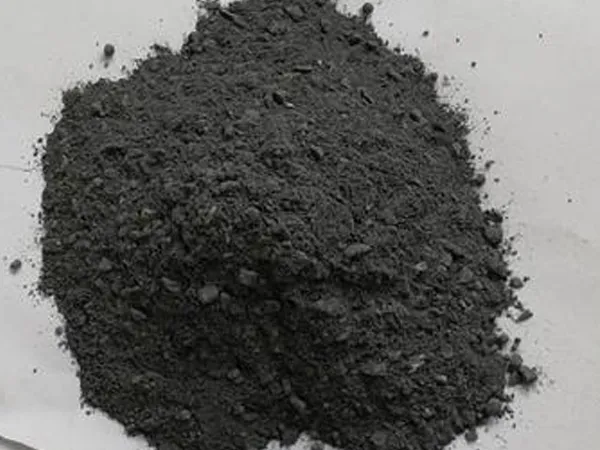

高炉出铁厂铁沟浇注料
高炉出铁厂铁沟浇注料一般为超低水泥蘑菇tv
料，也有用低水泥或无水泥蘑菇tv
料的。高炉出铁沟也有用自流蘑菇tv
料、现场无搅拌蘑菇tv
料，添加有机抗暴剂蘑菇tv
料和免烘烤蘑菇tv
料等，其特点是施工方便和烘烤安全。
高炉出铁沟是高温铁水或熔渣流经的通道，其耐火衬里应具有以下特性：
(1)耐铁水和熔渣的侵蚀和冲刷能力强;
(2)抗热震性好，重烧体积变化小;
(3)抗氧化性能力强;
(4)容易施工，可快速烘烤不爆裂，便于修理和拆除;
(5)使用时不产生有害气体，不粘渣铁，寿命长。
这几个特性使相辅相成的，互为兼容。
高炉出铁厂铁沟浇注料施工工艺
铁沟浇注料就是高炉出铁沟造衬时使用的蘑菇tv
料，在铁沟造衬时选用浇注料整体浇注，铁沟浇注料主要成分是电熔刚玉（或烧结刚玉）、碳化硅及固定碳，加入结合剂与添加剂，施工时选用浇注的方式施工。
理化指标
|
项目\号
|
YGT-1
|
YGT-2
|
YGT-3
|
YGT-4
|
YGT-5
|
|
化学成分/%
|
Al2O3
|
72~74
|
73~75
|
65~67
|
65~70
|
63~65
|
|
SiC
|
14~15
|
14~15
|
15~16
|
15~16
|
14~5
|
|
SiO2
|
3~4
|
2~3
|
3~4
|
2~3
|
7~10
|
|
C
|
4~5
|
3~4
|
2~3
|
2~3
|
4~5
|
|
耐压强度/MPa
|
110℃x24h
|
20~25
|
15~20
|
15~20
|
15~20
|
10~13
|
|
1000℃x3h
|
35~40
|
25~30
|
40~45
|
40~45
|
20~25
|
|
1450℃x3h
|
70~75
|
45~50
|
55~60
|
55~60
|
40~45
|
|
抗折强度/MPa
|
110℃x24h
|
4.0~4.5
|
3.2~3.5
|
3.5~3.8
|
3.0~3.5
|
1.5~2.0
|
|
1000℃x3h
|
5.5~6.0
|
4.3~4.5
|
5.5~5.9
|
3.5~4.0
|
3.5~3.7
|
|
1450℃x3h
|
8.0~8.5
|
7.2~7.5
|
8.0~8.5
|
6.5~7.0
|
5.0~5.5
|
|
高温抗折强度/MPa
|
1400℃*2h
|
1.3
|
1.7
|
1.5
|
2.4
|
1.5
|
|
烧后线变化/%
|
1450℃
|
0.03
|
0.01
|
0.04
|
0.06
|
-0.05
|
|
显气孔率/%
|
1450℃
|
17.5
|
19.7
|
16.5
|
18
|
20.2
|
|
体积密度/ g·cm-3
|
2.87
|
2.95
|
2.94
|
3
|
2.7
|
