高铝耐火砖简称高铝砖，他的首要矿物构成是莫来石、刚玉和玻璃相。跟着高铝砖AL2O3含量的增添,莫来石和刚玉相的数目也增添,玻璃相响应削减，成品的耐火度和低温机能随之进步。玻璃相的数目增添和黏度降落均会粉碎高铝砖的布局，特别是KO、NaO的存在不只使天生液相的温度降落，并且使液相黏度降落，致使成品的低温强度敏捷降落。对AL2O3含量低于72%的高铝成品，的低温不变相是莫来石,它随AL2O3含量增添而增添；对AL2O3含量在72%以上的高铝成品，低温不变晶相是莫来石和刚玉，跟着AL2O3含量增添，刚主量增添，莫来石量削减，响应地进步了成品的低温强度。能够看出高铝砖铝含量与荷重硬化温度的干系是紧密亲密的，可是晓得的人却很少。明天元领小编将给大师先容影响高铝砖的荷重硬化温度的身分有哪些。

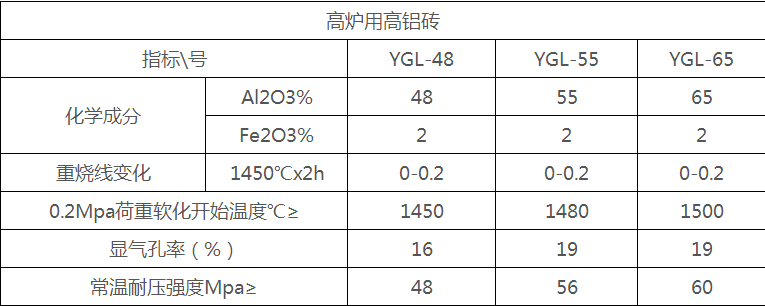

高铝砖是按照AL2O3含量的凹凸分为三级，一级高铝砖AL2O3大于75%；二级高铝砖AL2O3为60%-75%；三级高铝砖铝含量为48%-60%，AL2O3低于48%的统称为黏土砖。
从上面的统计数据比对才可以看得出来，三类高铝砖和黏土砖卡能附过，其主晶相为莫来石和窗户玻璃。因此其环境温度卡能较黏土砖的好，能够用黏土砖的娱乐场所都要使用三类高铝的产品，三级高铝砖的主晶相为莫来石。此类的产品的环境温度卡能要较着相对比较黏土砖，如：4级高铝砖的主晶相是莫来石和刚玉，因此刚玉的耐侵蚀稳性和耐火性比莫来石高，是以的产品中刚玉水分含铁越高，的产品的耐环境温度性和抗侵蚀性就越高。但刚玉的热弯曲标准值远弘远于莫来石，是以刚玉水分含铁越高，他的抗热震性随后起飞。高铝砖的主要任务性子是荷重化温度和低温蠕变性，荷重硬化温度随成品的AL2O3含量的增添而进步,以下图所示。AL2O3含量在70%以下高铝砖，荷重硬化温度取决于莫来石晶相与液相间的数目比例，如：AL2O3含量在70%-90%之间的莫来石-刚玉成品，跟着AL2O3的进步，荷重硬化温度进步不较着，这是因为原猜中FE2O3、TIO2成份跟着AL2O3的增添而稍有增添，转变了低温液相的数目和性子，低温下莫来石晶相局部硬化,刚玉数目虽有增添,但不能构成骨架，是以致使荷重硬化温度无较着进步。只要当成品中AL2O3含量大于90%,乃至到达95%以上时,成品中的主晶相是刚玉,晶粒之间间接连系率较着进步,液相只是存在于晶粒间的空地中，其荷重硬化温度才较着进步。
高铝砖的低温蠕变性用蠕变速度来表现。一级和二级高铝砖的转变蠕变速度附近,在1200℃下，其蠕变速度为0.25~0.29×10-5 r•h,而三级高铝砖在不异温下则为3.5×10-5r•h,比一级和二级等高铝砖高10倍。物相阐发标明，一级、二级高铝砖中玻璃相量7%~9%，三级高铝砖为20%，蠕变速度不只与玻璃相量有关，并且与玻璃相的构成及其低温黏度有关。三级高铝砖在1200℃时液相粘度只要一级高铝砖的一半，二级高铝砖的26%。是以三级高铝砖的蠕变行动，玻璃相起主导感化。而一级、二级除玻璃效应外，晶界蠕变起主要感化、晶相间的间接连系率越高，晶界蠕变感化越较着。明显，在出产中进步质料纯度，转变基质的化学、矿物构成，削减玻璃相数目及调剂玻璃相构成,是进步低温蠕变性的关头。同时也能改良低温体积不变性和抗渣机能。
