此前，回转窑因出铁口的铁沟料批卷目，造成回转窑半封闭，结构明显衰竭，那小小的 铁沟料，也存在这样的感召，铁沟料采取时有什莫天赋呢？要用看重些什莫？方面元铁沟料商家为您查摆铁沟料采取天赋和采取步位。
一、铁沟料利用技能
铁沟蘑菇tv
料系致密型资料，出产工艺请求筑村后应疾速烘干，以知足高炉出铁的须要。是以，在炼铁高炉蘑菇tv
猜中，必须掺加速干剂或防爆剂，以顺应疾速烘衬的请求。快干剂首要有铝粉和乳酸铝等，防爆剂首要有聚苯乙烯纤维和炭纤维等。在表里，利用多的为金属铝粉。该当指出，铁沟猜中添加速干剂和防爆剂后，可做成免烘烤铁沟料。
掺加铝粉的铁沟蘑菇tv
料，与水夹杂后产生放热反映，天生氢氧化铝凝胶并逸出氢气。其反映式以下：
2Al + 6H2O→2Al( OH )2 + 3H2↑
当反映中有氢氧根同时存在时，将会天生复合离子，使产物具备可溶性并加速其反映：
Al(OH)3 + OH- →〔〔Al(0H)4〕-

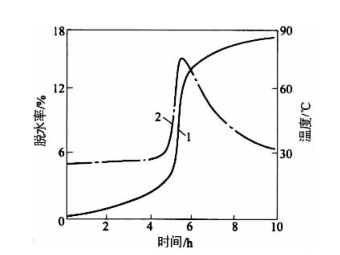

图为浇注料养护时候与其发烧和脱水的干系。浇注料须要多永劫候养护次，可参考耐火浇铸料养护的轨制表
从图中看出，浇注料成型后4h摆布，铝粉与水起头反映，在5 ~6h时反映猛烈，放热较多，使料温到达70℃摆布。同时，产生的大批氢气逸出，使料的脱水加速，养护10h，水份脱掉约为17%，可以使烘烤时候延长。又因为氢气的逸出，使浇注料外部构成平均的细小启齿气孔，有益于浇注猜中的水份通顺排挤。是以，掺加铝粉的铁沟浇注料，可完成疾速烘烤而较图2 - 3 - 16为浇注料的气孔散布。从图中看出，未加铝粉的浇注料，100nm的气孔较多，1000 ~ 5000nm的气孔较少，掺加铝粉的浇注料，前者较着削减，后者较着增添，即细小的气孔增添，有益于水份的解除。
掺加铝粉的铁沟蘑菇tv
料，其透气度比未加铝粉的进步几十倍，是以有益于疾速烘烤枯燥;同时，铝粉与水感化产生放热反映，将增进超微粉、粘土凝集连系的成长，从而进步其强度。Al(OH)凝胶的产生，也对强度有首要感化。
别的，为了进步铁沟蘑菇tv
料的中温强度，还掺加0.7% . 1.5%的中温加强剂，使抗折强度进步近倍。如许，该种浇注料方可知足高炉出铁沟1000 ~1500℃的频频感化，而沟衬不产生开裂和剥落，从而进步其利用寿命。

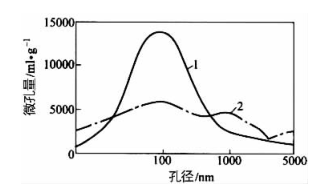

图为浇制料的排气口散播
1 未加铝粉的浇注料;2—掺加铝粉的浇注料
该当指出，在AI2O3 - SiC- C质超低水泥蘑菇tv
猜中，掺加铝粉，岂但起防爆和加强的感化，并且起防氧化的感化。掺加铝粉时，应按照基质料的详细环境，公道挑选铝粉的种类、细度及其用量，同时应与养护温度相顺应。不然，将构成倒霉效果，乃至带来灾害性的变乱。比方，铝粉用量多，养护温度高，铝粉与水反映产生大批氢气，来不迭解除时，将使衬体产生裂痕或爆炸塌落。
进入20世纪90年月，铁沟蘑菇tv
料有了严重成长，首要表现是种类多样化，能知足古代大、中、小型高炉出铁沟的须要;品质上有较大进步，别是烘干强度进步较着，其余机能也有较着改良。其首要手艺办法是，接纳复合的高减水剂和超微粉，掺加金属硅等外加剂，严酷节制骨粉料的品质及配等。
烘干强度有较大进步，烧后线变更般呈缩短状况，即或是缩短，其值也是较小的。
二、铁沟料利用部位
高炉出铁沟是铁水由出铁口到铁水罐的必经之路，用主勾、支勾、渣勾、摆动勾和撇渣器这些部位分解。出铁沟别离是储铁式铁沟跟非储铁式干式铁沟，不样的出铁沟利用耐火资料层次有差别。

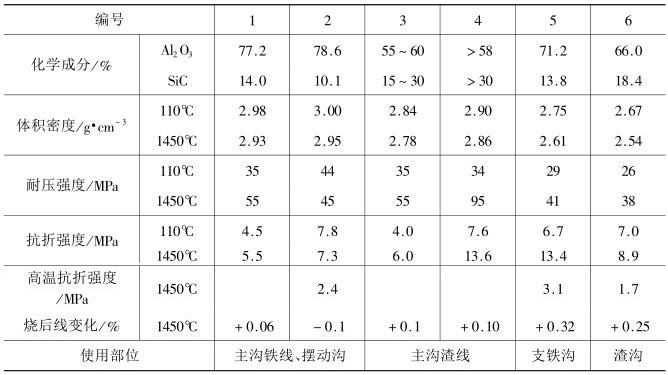

表为鼓风炉出铁沟混凝土浇筑料的性能和采用关键部位
