低水泥蘑菇tv 料因为超硅粉的增添，能够或许大幅度进步其各项理化目标及机能，使其经常利用于加热炉的利用。加热炉首要有炉体、熄灭室、炉门、出钢槽、陶瓷滑道、炉底水冷管和烟道与烟囱等部位构成，而其经常利用于炉顶和炉墙的利用。一搬利用蘑菇tv 料为原材的加热炉普通寿命为6〜8年。可见只要削减炉顶和炉墙低水泥浇注料破坏，进步加热炉利用寿命，能力完成节能减产。以是，晓得其施工请求及体例是一件很主要的工作。接上去元领小编将给大师先容加热炉低水泥低压铸造料的施工请求及体例。

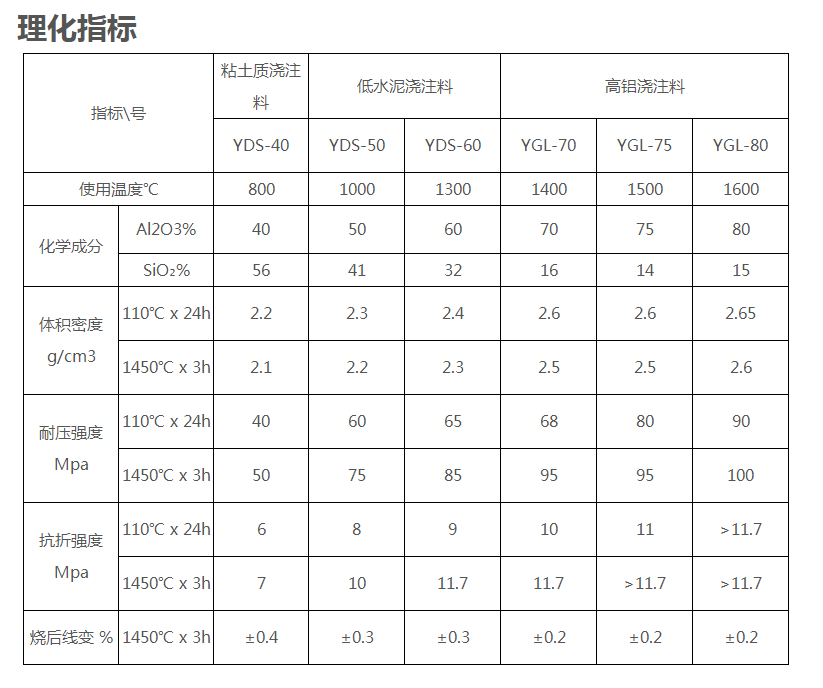

1、质料要接纳Al2O3含量在70%以上，耐火度在1770℃且粗骨料粒度请求5~10mm，细骨料粒度请求0.15~5mm，并且颗粒级配比平均杰出的高铝熟料，能力使加热炉具备较好的密实性和高温机能。
2、高铝细粉应接纳粒度请求小于0.088mm的高铝熟料和不少于85%细粉的粒度，因为耐压强度会跟着粉料比面积的增添而增大，可是会对浇注料的热不变性有不良影响。以是，高铝细粉用量不宜过量。
3、低水泥浇注料的水量由通俗浇注料的10%～15%降到5%～8%，水泥用量也由15%～20%降至5%～8%。
4、接纳高铝水泥的标号不低于625#且耐火度不低于1400℃，并且合适《GB201-83》规范请求。
5、施工收缩缝接纳玻瑞钢瓦，两块中间夹一块8mm摆布的纸，并高低绑好，以防离隔。
6、搅拌时必须利用清洁的水，并且要保障加水精确。在强迫搅拌机干搅匀和后，先插手三分之二的用水量，残剩局部质料的插手，视干枯水平停止逐步增添。
7、浇注施工，总搅拌时候约5分钟，搅拌好的料须在25分钟内用完。浇注时为保障收缩缝的准确地位，咱们接纳阵胀缝两侧同时浇注。
8、模板接纳钢极板，钢面上刷一层废机油以便利全体停止拆模。振动重点在锚固砖边和收缩缝两侧，振动点的间距节制在200~25Omm摆布。
1、施工工序是按照测试放线一焊锚内钩一炉边贴硅酸铝纤维毡一砌轻质枯土砖一支模板一浇注蘑菇tv 料一养护一拆模一检验整改一起头供炉。
2、把袋装的低水泥浇注料用机器停止搅拌，增添适当的干净自来水，搅拌好的夹杂料用手紧握成团便可。
3、炉壳钢板的内侧按请求把纤维板、轻质耐火砖和锚固砖等砌筑完后,支好模板停止施工。
4、浇注料应持续施工，每层铺料不宜跨越300mm。
5、注料应按设想和规范留设收缩缝，每隔2000mm留一道收缩缝。为避免初凝后振动，咱们须要隔一段时候浇注后振动一次。
6、施工时收缩缝内添补与炉墙同宽度的收缩瓦,因为收缩瓦是破浪外形,可避免火燃窜入,破坏炉壳。
7、振捣时，接纳快插慢拔的体例。震撼棒要快插、轻拨、慢挪动，注重察看避免振动棒形成浮泛，来避免影响其浇注品质。
8、浇注12小时后，经查抄肯定好强度后，停止撤除模板。养护2天后，便可烘炉。供炉时应严酷按照厂家供给的供炉曲线停止利用，普通为7-8天。
经由过程上述元领小编对加热炉低水泥蘑菇tv 料的施工请求及体例的先容，能够或许晓得因为低水泥浇注料致密性很是好，烘炉是蘑菇tv 料利用前的主要关键，干系到其利用寿命，必须按照利用的浇注料厚度、成型体例、施工季候和排气前提来当真拟定烘炉曲线和体例。特别在150℃和350℃的高温保温时候要把浇注猜中的游离水和结晶水完全地排挤来。
